激光微加工在行業里的應用

根據產品的不同，激光加工可以選用不同的激光器。尤其是精密電子產品，需要使用高端激光器。

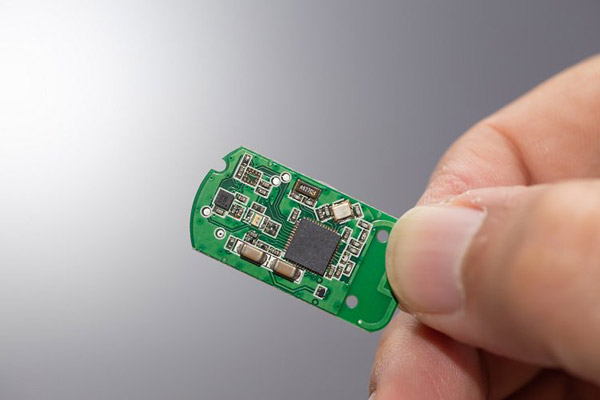

不斷縮小元件也適用于電子生產。以前，印制電路板的制造商在毫米級導電帶上鉆出數千個孔，但現在，他們在半個平方米范圍內鉆出數百萬個孔，每個孔的直徑只有100微米，深度可以達到微米。印制板(PCB)已經不再是簡單的平板了。如今，對超過12層的柔性電路進行折疊是智能手機的一個標準特性，而服務器已經折疊到多達40層。數十萬個充滿電流的孔，使得每一層都與其底層相接觸。原材料也在變化：高頻芯片生產商開始轉向陶瓷芯片，而手機制造商更青睞柔性箔電路。

一般說來，工業上還采用機械打孔的方法，但激光的優點正在逐漸顯現。這個鉆頭可以鉆出數千個孔，這意味著它每3分鐘就需要一個新鉆頭。每臺鉆頭的成本約為1歐元，因此加工所需的消耗材料是主要成本因素之一。

就技術局限性而言，機械鉆探也已走到了盡頭。鉆孔直徑不能小于100微米，鉆孔每秒要鉆20多個孔是完全不可能的。但是市場需要更小更快的成果，這正是激光能做到的。CO2激光能以每秒100個速度鉆出直徑只有75微米的孔。對直徑只有30微米的紅外線皮秒激光鉆孔眼也沒問題，而且根據材料，每秒就能在任何位置鉆出1,000個孔。

但是，也許激光的最大優點是精確性。為保證每一條帶上下都能很好地匹配，鉆的孔不能偏離目標位置超過10微米。穿入深度同樣重要，因為即使是電路中的一個不良接觸，都足以使電路板變成垃圾。
